MeanWell LPF Series

Die MeanWell LPF-Series sind CE-Zertifizierte Produkte und erfüllen alle Europäischen Normen.

Safety Logos

Die Preise gelten nur bei Online-Bestellung und Vorkasse.

Lieferfrist je nach Lagerbestand 2-10 Tage ab Zahlungseingnag.

Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
40.80 CHF 39.98 CHF 39.17 CHF 38.35 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.30 CHF 41.45 CHF 40.61 CHF 39.76 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
44.50 CHF 43.61 CHF 42.72 CHF 41.83 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
46.00 CHF 45.08 CHF 44.16 CHF 43.24 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
44.50 CHF 43.61 CHF 42.72 CHF 41.83 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
46.00 CHF 45.08 CHF 44.16 CHF 43.24 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
46.00 CHF 45.08 CHF 44.16 CHF 43.24 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
46.00 CHF 45.08 CHF 44.16 CHF 43.24 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
42.50 CHF 41.65 CHF 40.80 CHF 39.95 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
46.00 CHF 45.08 CHF 44.16 CHF 43.24 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
51.30 CHF 50.27 CHF 49.25 CHF 48.22 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
52.80 CHF 51.74 CHF 50.69 CHF 49.63 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
53.50 CHF 52.43 CHF 51.36 CHF 50.29 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
55.00 CHF 53.90 CHF 52.80 CHF 51.70 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
63.80 CHF 62.52 CHF 61.25 CHF 59.97 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
66.50 CHF 65.17 CHF 63.84 CHF 62.51 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
63.80 CHF 62.52 CHF 61.25 CHF 59.97 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
66.50 CHF 65.17 CHF 63.84 CHF 62.51 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
63.80 CHF 62.52 CHF 61.25 CHF 59.97 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
66.50 CHF 65.17 CHF 63.84 CHF 62.51 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
63.80 CHF 62.52 CHF 61.25 CHF 59.97 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
66.50 CHF 65.17 CHF 63.84 CHF 62.51 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
63.80 CHF 62.52 CHF 61.25 CHF 59.97 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
66.50 CHF 65.17 CHF 63.84 CHF 62.51 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
63.80 CHF 62.52 CHF 61.25 CHF 59.97 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
66.50 CHF 65.17 CHF 63.84 CHF 62.51 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
63.80 CHF 62.52 CHF 61.25 CHF 59.97 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
66.50 CHF 65.17 CHF 63.84 CHF 62.51 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
63.80 CHF 62.52 CHF 61.25 CHF 59.97 CHF
Dein Mengenrabatt
1-4 5-9 10-19 20+
66.50 CHF 65.17 CHF 63.84 CHF 62.51 CHF
Auswahl zurücksetzen

Wünschen Sie ein Angebot? Sie können den Inhalt des Warenkorbs als PDF-Angebot speichern.
Möchten Sie zu einem späteren Zeitpunkt bestellen? Sie können den Warenkorb unter Ihrem Projektnamen "für später" in Ihrem Account speichern.

Beschreibung

MeanWell LPF, LED PowerSupply

Die MeanWell LPF Series sind zertifizierte Produkte und erfüllt alle europäischen Normen.

Wir setzten mit unseren Produkten auf Qualität und haben daher auch nur Zertifizierte Produkte in unserem Sortiment.

MeanWell LPF Datenblätter als PDF:

LPF-16 / LPF-16DLPF-25 / LPF-25DLPF-40 / LPF-40D / LPF-60 / LPF-60DLPF-90LPF-90D



MeanWell LPF Series

  • Constant voltage and constant current LED power supply
  • UL8750 LED Power Supply
  • Full range AC input: 90~305vac
  • Built-in active PFC
  • Operating temperature range: -35~+70°C (LPF-16, LPF-25)
    -40~+70°C (LPF-40, LPF-60, LPF-90)
  • Class II AC input (two wires-no FG connection)
  • Class 2 power unit, pass LPS
  • Fully isolated plastic case with 94v-0 fire prevention level
  • High Efficiency up to 91%
  • IP30 (LPF-16) IP67 (LPF-25, LPF-40, LPF-60, LPF-90)
  • Optional Dimmable models. Learn more about LPF dimmable drivers.
  • Full range of power offerings: 16W, 25W, 40W, 60W, 90W
  • MeanWell 3 years warranty
  • TRC Electronics is the USA stocking headquarters of MeanWell LPF LED power supplies. Contact us for award winning service.



Safety Logos

Mean Well
Model #
Constant Voltage Mode Constant Current Mode
Output Voltage Max Current Output Voltage Range Constant Current
LPF-16-12 12vdc 1.34A 6.6~12vdc 1.34A

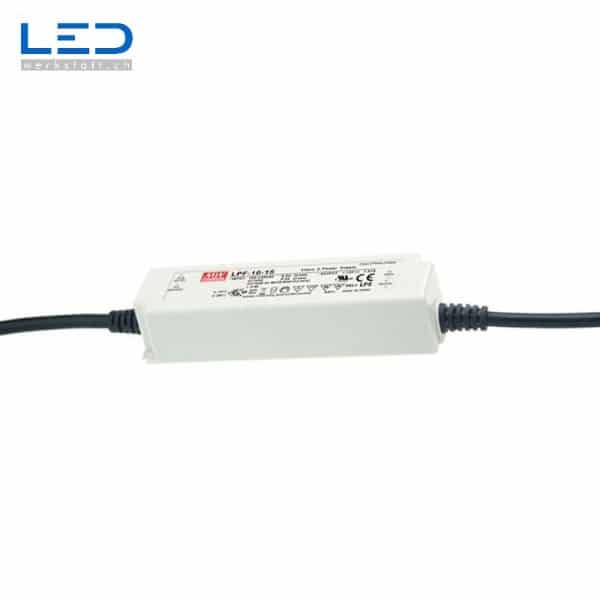

LPF-16-15 15vdc 1.07A 8.25~15vdc 1.07A

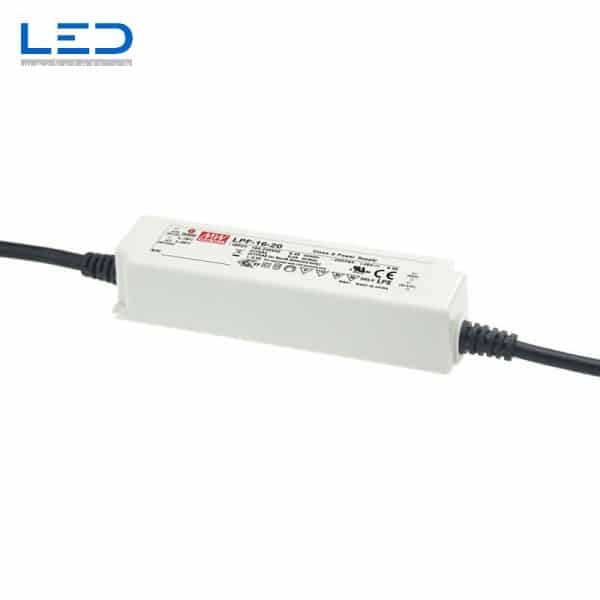

LPF-16-20 20vdc 0.8A 11~20vdc 0.8A
LPF-16-24 24vdc 0.67A 13.2~24vdc 0.67A
LPF-16-30 30vdc 0.54A 16.5~30vdc 0.54A
LPF-16-36 36vdc 0.45A 19.8~36vdc 0.45A
LPF-16-42 42vdc 0.39A 23.1~42vdc 0.39A
LPF-16-48 48vdc 0.34A 26.4~48vdc 0.34A
LPF-16-54 54vdc 0.3A 29.7~54vdc 0.3A
  • The LPF-16 will operate in either constant voltage or constant current mode.
  • The LPF-16 is also available in a dimmable version. Learn More about the Dimmable LPF-16D LED Drivers.
  • The LPF-16 is also available in an optional IP67 model. Consult TRC Electronics for assistance

Safety Logos

Mean Well
Model #
Constant Voltage Mode Constant Current Mode
Output Voltage Max Current Output Voltage Range Constant Current
LPF-25-12 12vdc 2.1A 6.6~12vdc 2.1A
LPF-25-15 15vdc 1.67A 8.25~15vdc 1.67A
LPF-25-20 20vdc 1.25A 11~20vdc 1.25A
LPF-25-24 24vdc 1.05A 13.2~24vdc 1.05A

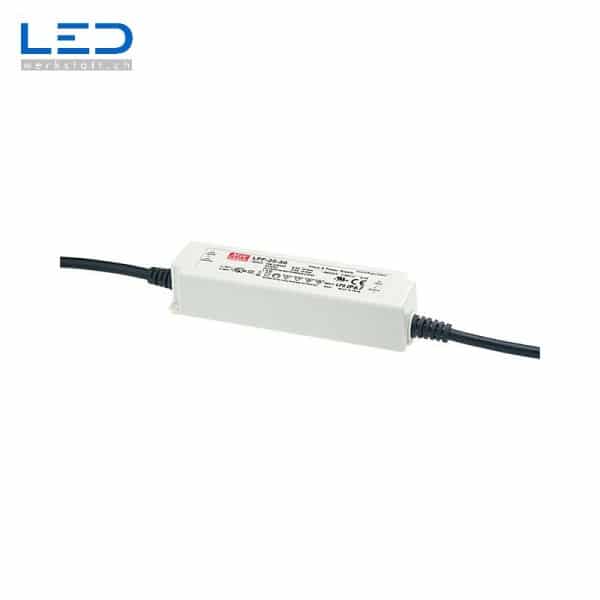

LPF-25-30 30vdc 0.84A 16.5~30vdc 0.84A
LPF-25-36 36vdc 0.7A 19.8~36vdc 0.7A
LPF-25-42 42vdc 0.6A 23.1~42vdc 0.6A
LPF-25-48 48vdc 0.53A 26.4~48vdc 0.53A
LPF-25-54 54vdc 0.47A 29.7~54vdc 0.47A
  • The LPF-25 will operate in either constant voltage or constant current mode.
  • The LPF-25 is also available in a dimmable version. Learn More about the Dimmable LPF-25D LED Drivers.

Safety Logos

Mean Well
Model #
Constant Voltage Mode Constant Current Mode
Output Voltage Max Current Output Voltage Range Constant Current
LPF-40-12 12vdc 3.34A 7.2~12vdc 3.34A
LPF-40-15 15vdc 2.67A 9~15vdc 2.67A
LPF-40-20 20vdc 2A 12~20vdc 2A
LPF-40-24 24vdc 1.67A 14.4~24vdc 1.67A
LPF-40-30 30vdc 1.34A 18~30vdc 1.34A
LPF-40-36 36vdc 1.12A 21.6~36vdc 1.12A
LPF-40-42 42vdc 0.96A 25.2~42vdc 0.96A
LPF-40-48 48vdc 0.84A 28.8~48vdc 0.84A
LPF-40-54 54vdc 0.76A 32.4~54vdc 0.76A
  • The LPF-40 will operate in either constant voltage or constant current mode.
  • The LPF-40 is also available in a dimmable version. Learn More about the Dimmable LPF-40D LED Drivers.

Safety Logos

Mean Well
Model #
Constant Voltage Mode Constant Current Mode
Output Voltage Max Current Output Voltage Range Constant Current
LPF-60-12 12vdc 5A 7.2~12vdc 5A
LPF-60-15 15vdc 4A 9~15vdc 4A
LPF-60-20 20vdc 3A 12~20vdc 3A
LPF-60-24 24vdc 2.5A 14.4~24vdc 2.5A
LPF-60-30 30vdc 2A 18~30vdc 2A
LPF-60-36 36vdc 1.67A 21.6~36vdc 1.67A
LPF-60-42 42vdc 1.43A 25.2~42vdc 1.43A
LPF-60-48 48vdc 1.25A 28.8~48vdc 1.25A
LPF-60-54 54vdc 1.12A 32.4~54vdc 1.12A
  • The LPF-60 will operate in either constant voltage or constant current mode.
  • The LPF-60 is also available in a dimmable version. Learn More about the Dimmable LPF-60D LED Drivers.

Safety Logos

Mean Well
Model #
Constant Voltage Mode Constant Current Mode
Output Voltage Max Current Output Voltage Range Constant Current
LPF-90-15 15vdc 5A 9~15vdc 5A
LPF-90-20 20vdc 4.5A 12~20vdc 4.5A
LPF-90-24 24vdc 3.75A 14.4~24vdc 3.75A
LPF-90-30 30vdc 3A 18~30vdc 3A
LPF-90-36 36vdc 2.5A 21.6~36vdc 2.5A
LPF-90-42 42vdc 2.15A 25.2~42vdc 2.15A
LPF-90-48 48vdc 1.88A 28.8~48vdc 1.88A
LPF-90-54 54vdc 1.67A 32.4~54vdc 1.67A
  • The LPF-90 will operate in either constant voltage or constant current mode.
  • The LPF-90 is also available in a dimmable version. Learn More about the Dimmable LPF-90D LED Drivers.



Allgemeine Informationen zu Netzteilen

Netzteile unterteilen sich in Schaltnetzteile und Trafonetzteile; letztere noch in geregelte und ungeregelte. Sie alle gibt es in verschiedenen Ausführungen je nach Einsatzzweck.

Heute kommen zum großen Teil – aber nicht ausschließlich – Schaltnetzteile zum Einsatz. Sie werden mit höheren Frequenzen als der Netzfrequenz betrieben – typische Werte liegen im Bereich einiger 10 kHz bis zu einigen 100 kHz. Das erlaubt bei gleicher Leistung den Einsatz kleinerer und leichterer Transformatoren und einen höheren Wirkungsgrad. Praktisch alle Schaltnetzteile liefern eine geregelte Gleichspannung oder einen geregelten Gleichstrom. Es gibt spezielle Netzteile welche man nur unter Last betreiben darf, weil sich bei offenen Anschlüssen eine so hohe Spannung aufbauen würde, dass es sich selbst zerstören würde. Je nach Typ variieren sie entweder die Schaltfrequenz oder das Pulsbreitenverhältnis, wodurch Energieverluste vermieden werden. Obwohl sie einen höheren Bauteilaufwand als Trafonetzteile erfordern, sind sie inzwischen aufgrund der gestiegenen Rohstoffkosten und Energiepreise mehr als konkurrenzfähig.

Schema zu Netzteil
Schema zu Netzteil

Prinzipschaltbild eines linear geregelten Trafonetzteils mit galvanischer Trennung

Trafonetzteile weisen im Vergleich zu den Schaltnetzteilen einen einfacheren Aufbau auf, wie in nebenstehender Abbildung dargestellt: Sie enthalten einen Transformator (1), dessen Primärwicklung direkt mit der Wechselspannung des Stromnetzes und Netzfrequenz gespeist wird. Er setzt die Spannung auf den oder die erforderlichen Ausgangswerte um und stellt die galvanische Netztrennung sicher. Bei Netzteilen ohne galvanische Trennung können Spartransformatoren eingesetzt werden. Die Sekundär-Wechselspannung des Transformators wird mittels Gleichrichter (2) und Glättungskondensator (3) in eine Gleichspannung umgewandelt, der nachfolgende Linearregler (4) stellt die konstante Ausgangsspannung sicher, wobei notwendigerweise Wärmeverluste auftreten. Weil ungeregelten Netzteilen der Linearregler (5) fehlt, stellen sie keine konstante Ausgangsspannung zur Verfügung, dafür sind sie mit geringeren Bauelementeaufwand, hohem Wirkungsgrad und kostengünstig herstellbar. Manchmal bestehen nicht geregelte Trafonetzteile auch nur aus dem Netztransformator, sie geben dann Wechselspannung ab.

Netzteile für konstanten Strom in Form einer Konstantstromquelle sind seltener. Sie werden zum Beispiel zum Betrieb von Halbleiterlasern oder in Ladegeräten zum Aufladen von Akkumulatoren benötigt. Ferner sind universelle Labornetzteile in dieser Betriebsart einsetzbar.

MeanWell LPF-16-15, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-16-15, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-16-20, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-16-20, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-25-30, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-25-30, PowerSupply
MeanWell LPF-40-20, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-40-20, PowerSupply
MeanWell LPF-40-24, PowerSupply, Travo, Konverter, LED Netzteil
MeanWell LPF-40-24 PowerSupply
MeanWell LPF-60D-30, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-60D-30 PowerSupply

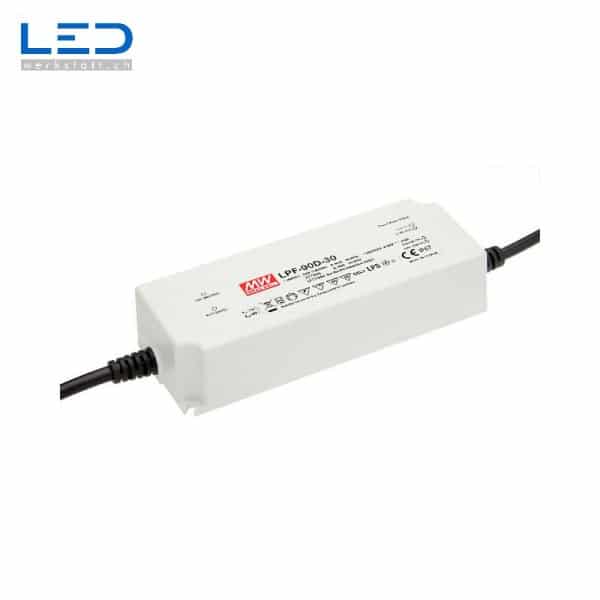

MeanWell LPF-90-30, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-90-30 PowerSupply

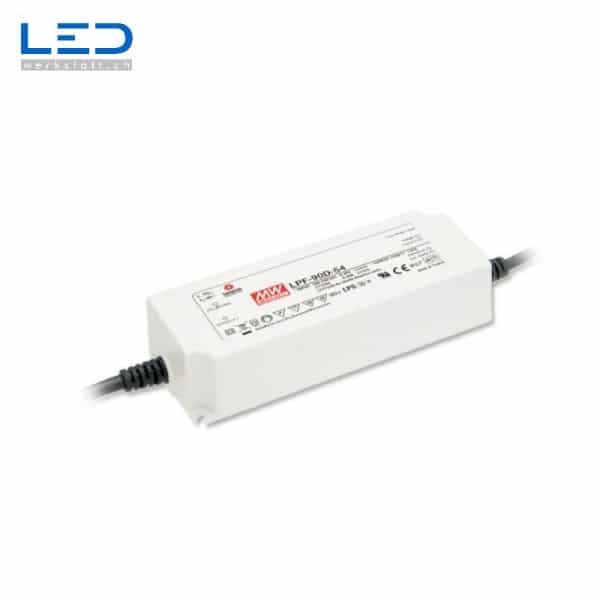

MeanWell LPF-90-54, PowerSupply, Travo, Konverter, Netzteil
MeanWell LPF-90-54 PowerSupply

Merken

Merken

Zusätzliche Information

Gewicht 0.36 kg
Grösse 14.8 x 4 x 3.2 cm
IP Schutzklasse

Garantie

Downloads

MeanWell LPF Datenblätter als PDF:

LPF-16 / LPF-16DLPF-25 / LPF-25DLPF-40 / LPF-40D / LPF-60 / LPF-60DLPF-90LPF-90D

Bewertungen

Es gibt noch keine Bewertungen.

Schreiben Sie die erste Bewertung für „MeanWell LPF Series“

Ihre E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert.

Comment moderation is enabled. Your comment may take some time to appear.
