Beschreibung
Überspannungsschutz Typ 1+2 von Phoenix Contact
Unter Überspannungsschutz wird der Schutz elektrischer und elektronischer Geräte vor zu hohen elektrischen Spannungen verstanden. Überspannungen können durch einen Blitz, durch kapazitive oder durch induktive Einkopplungen anderer elektrischer Systeme hervorgerufen werden. Auch elektrostatische Entladungen (ESD), die schon bei einfachen Handhabungen entstehen können, können Überspannungen hervorrufen.

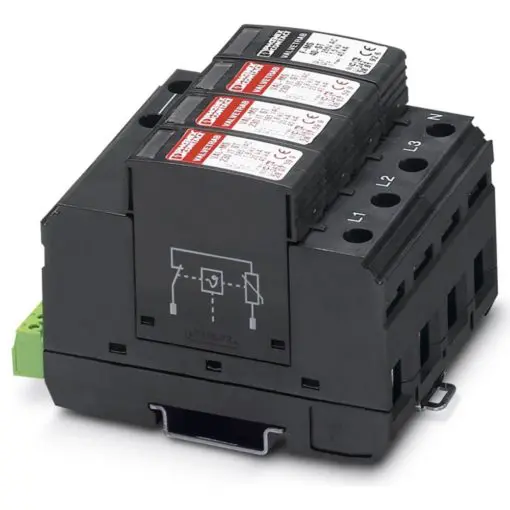

Überspannungsschutz Gerät 4-kanalig, zur Montage auf NS 35/7,5, mit Fernmeldekontakt (FM) als Wechsler, Spannung 230 V AC
Eigenschaften
- Wahlweise mit/ohne potenzialfreiem Fernmeldekontakt
- Optische, mechanische Statusanzeige der einzelnen Ableiter
- Abtrennvorrichtung an jedem einzelnen Stecker
- Mechanische Kodierung aller Steckplätze
- Mehrkanalige Typ 2-Ableiter
- Durchgängig steckbare Überspannungsableiter Typ 2
Ursachen für Überspannungen
Eine der Hauptursachen für kritische Überspannungen sind Blitzeinschläge in Energie- und Signalleitungen und in deren Nähe. Durch kapazitive und induktive Wirkungen der Blitze (LEMP von engl. lightning electromagnetic pulse) werden in Leiterschleifen in der Umgebung von ca. 200 Metern unzulässige Spannungen induziert. Bis ca. 2 km können durch ohmsche Effekte (Erdwiderstand) noch gefährlich hohe Potentialdifferenzen auftreten.
Auch durch Schaltvorgänge im Mittel- oder Niederspannungsnetz im Haus können Überspannungen (SEMP von engl. switching electromagnetic pulse) auftreten. So treten in Leitungen neben Leuchtstofflampen mit konventionellem Vorschaltgerät (Drossel) oder beim Abschalten von Motoren Schaltüberspannungen bis mehrere Kilovolt auf.
Oberirdische Atombomben-Explosionen verursachen durch den nuklearen elektromagnetischen Puls (NEMP von engl. nuclear electromagnetic pulse) extrem energiereiche Überspannungen.
Energiearme, aber sehr steile Überspannungsimpulse entstehen durch elektrostatische Entladungen – sie gefährden insbesondere empfindliche elektronische Bauelemente und Baugruppen und werden durch unsachgemäße Handhabung und Transport verursacht.
Das Überspannungsschutzgerät wird in unsere e-CHarger verbaut.
-
Grobschutz Typ 1 / Klasse B
Der Grobschutz in der Gebäudeeinspeisung soll den Energieinhalt des Blitzes ableiten und die verbleibende Restspannung auf Werte kleiner als 1300 bis 6000 V (je nach verwendeter Technologie) begrenzen. Es wird mit Strömen von 50/100 kA mit einer Impulsform 10/350 µs gerechnet, was den typischen Werten eines direkten Blitzeinschlages entspricht. Vor wenigen Jahren galten 3000 V als guter Wert für Grobschutzableiter. Durch neue Technologien konnte der Schutzpegel auf 1300 V bei koordinierten (kombinierten) Ableitern gesenkt werden.
Mittelschutz Typ 2 / Klasse C
Der Mittelschutz befindet sich bei Gebäuden üblicherweise in den Etagenverteilern und begrenzt die verbleibenden Überspannungen auf weniger als 600 bis 2000 V und ist darauf angewiesen, dass die von ihm abzufangenden Überspannungen 4000 V nicht überschreiten.
Feinschutz Typ 3 / Klasse D
Ein Feinschutz schützt die jeweiligen Steckdosen und die Steckverbindungen aller anderen Leitungen. Er reduziert die verbleibenden Überspannungen auf das von den angeschlossenen Geräten, Baugruppen oder Bauteilen verkraftbare Mass. Die Hersteller elektrischer und elektronischer Geräte sind in den meisten Ländern verpflichtet, ihre Geräte mit einem für den sicheren Betrieb erforderlichen Feinschutz auszustatten (CE-Zeichen deutet darauf hin). In Deutschland ist dies durch das Gesetz über die elektromagnetische Verträglichkeit von Geräten (EMVG) geregelt. Dennoch gibt es signifikante Unterschiede; ein ab Werk eingebauter Feinschutz muss sich nicht automatisch auf dem gleichen Qualitätsniveau befinden wie ein guter externer Feinschutz. Insbesondere Überspannungsschutzadapter (Zwischenstecker) und Überspannungsschutz-Steckdosenleisten besitzen oft keine (Schmelz-)Sicherungen, die bei Überhitzung der Varistoren oder deren Zerstörung diese vom Netz trennen, was im Extremfall zu Bränden führen kann. Diese Schutzgeräte leiten ohnehin Überspannungen nur gegen den parallel verlaufenden Schutzleiter ab, was meistens nicht ausreicht.
Die Schutzwirkung jeder Stufe baut auf der vorherigen auf. Das bedeutet, die vorherige Stufe reduziert den Energieinhalt der Überspannung, um eine thermische Überlastung des nachfolgenden Schutzmoduls zu vermeiden (energetisch koordinierter Überspannungsschutz). Der Verzicht auf eine Stufe kann den Überspannungsschutz nahezu unwirksam machen, dies gilt ebenfalls für lange Leitungslängen zur Ableitung der Energie oder falsche Positionierung und Auswahl der Produkte. Das Herz jedes Überspannungsschutzes ist der Mittelschutz. Er ist die wichtigste Komponente und muss je nach Bedarf durch Feinschutzableiter (für empfindliche elektronische Geräte) und Grobschutz (bei vorhandenem äußeren Blitzschutz, bei Netz-Einspeisung über Dachständer, bei weitläufigen Außenanlagen und anderen Faktoren) ergänzt werden. Oftmals sind mehrere Mittelschutz- und Grobschutzeinheiten nötig: wieder nach außen führende Leitungen (Wegbeleuchtung, Schwimmbecken usw.) müssen in der Regel ebenso gesichert werden wie die Netzeinspeisung, jedoch umgekehrt: Zunächst kommt der Mittelschutz, dann der Grobschutz, da der Störstrom aus der anderen Richtung eingeleitet wird. Ableitungen von B- oder C-Ableitern dürfen nicht durch herkömmliche Fehlerstrom-Schutzschalter (und auch LS, je nach Ableiter und LS-Typ) geführt werden, da die hohen Ableitströme den FI bzw. den Leitungsschutzschalter bei einer Auslösung zerstören würden.
